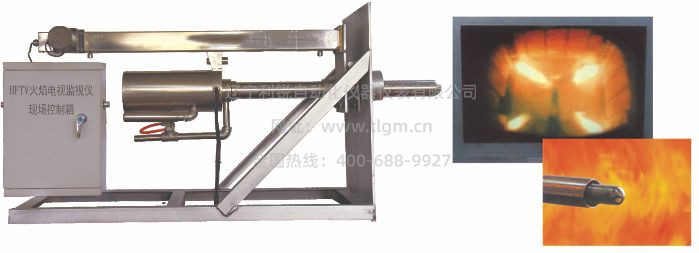

產品概述
LNLR-HFTV型火焰監視儀是運用于電廠、電站、化工、鋼鐵等行業的，煤粉爐、燃?xì)鉅t、裂解爐、垃圾焚燒爐等高溫工業鍋爐的監視裝置，專門監視鍋爐爐內的點火狀態，燃燒情況，滅火保護的監視裝置。內窺火焰監視裝置是根據不同鍋爐選擇合適的安裝位置，將耐高溫潛望管及鏡頭，通過電動退膛機構把高溫潛望管及耐高溫寶石鏡頭伸進爐膛內，通過光電信號轉換至控制室內的顯示器上，運行操作人員可以通過顯示屏，清楚的看到鍋爐火焰燃燒的真實圖像。（從點火到運行的燃燒狀態以及鍋爐的不正常滅火），燃?xì)鉅t能通過火焰監視儀清楚的看到爐內的水冷壁、爐墻、爐底等真實燃燒情況。從而能夠及時的發現并處理，因各種原因發生的燃燒缺陷或者不正常停爐，避免事故的發生，給運行操作人員安裝一套“火眼金睛”是鍋爐安全生產不可缺少的產品，給客戶帶來安全經濟效益。
工作原理
本產品將高清潛望鏡（前端耐高溫寶石鏡頭）安裝在計算好開孔位置的爐墻上，電動退膛機構將潛望鏡頭伸入爐膛內，通過光學部分采集爐內的燃燒圖像，攝取爐內火焰燃燒信號，再由爐內光學鏡頭采集火焰光學信號轉換成電信號，輸送及控制室的顯示器上，從而操作人員在操控室內就能清楚的觀察爐內火焰燃燒的真實情況，及時解決隱患缺陷，運行人員能通過爐內的燃燒情況進行司爐操作。
由于現場爐內溫度高，本裝置采用儀表風源對潛望管及寶石鏡頭進行通風吹掃，以防止鏡片結焦，附著灰塵，以保護鏡片清潔，能夠不間斷及時反應爐內燃燒情況。
攝像機與潛望管連接，為避免攝像機因環境溫度過高造成超高溫停機，攝像機保護罩采用魔管制冷器，對攝像機進行有效的制冷降溫保護。
在沒有儀表風源的情況下，可采用大于7KPa的鼓風機對潛望鏡管進行吹掃、冷卻保護，為了避免溫度過高鏡頭結焦，我公司采用電動退膛式火焰監視儀，它能使設備在斷風或超溫時，自動將潛望鏡頭退出爐膛（自動報警），以免因高溫造成鏡片結焦、附著灰塵，操作人員也可以在控制室內通過鼠標進行進退膛操作，也可以直接接入DCS系統進行操作。

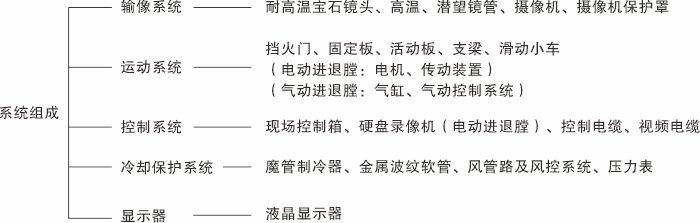

系統組成

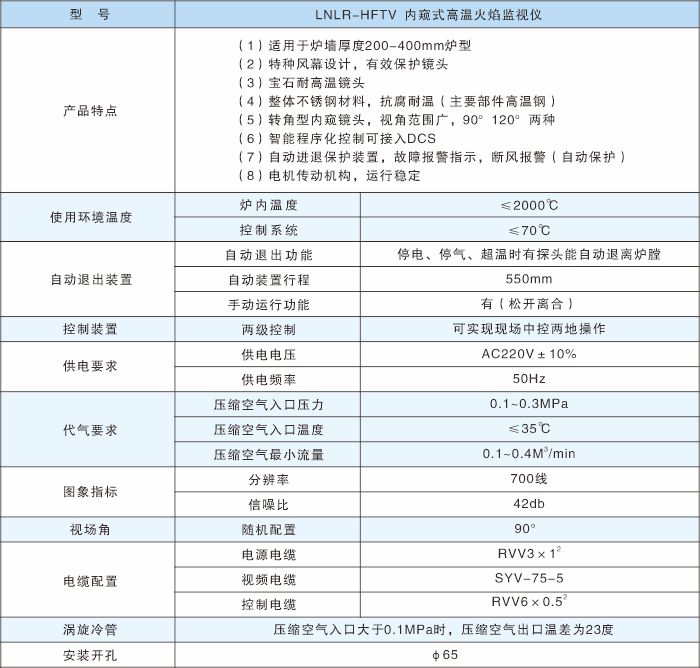

技術參數
